크레인 검출기
레이더 기반 대형 자성체 감지 시스템 (IV-MDET-S)
크레인 검출기는 첨단 RADAR 센서와 FS(Feedback Stabilizing) 타입의 디지털 자기감지 기술, DI(Digital Integral) 근접감지 기술이 내장된 표준형 감지 센서입니다.
크레인을 비롯하여 거의 모든 대형 자성체의 접근을 비접촉 방식으로 감지할 수 있으며, 센서 헤드와 디지털 접점 게이트웨이를 분리 설치할 수 있어 다양한 현장 조건에 대응합니다.
시스템 특징
레이더 기반 비접촉 감지
57~64GHz 대역폭의 RADAR 센서를 적용하여 크레인 등 대형 자성체의 접근을 비접촉 방식으로 감지합니다.
디지털 자기감지 기술
FS(Feedback Stabilizing) 타입의 디지털 자기감지 방식을 적용하여 안정적인 감지 성능을 유지합니다.
DI 근접감지 기술
DI(Digital Integral) 근접감지 기술을 내장하여 최대 4.5m 거리까지 감지할 수 있습니다.
디지털 접점 출력
센서 헤드의 감지 신호를 디지털 접점 게이트웨이에서 접점 신호로 변환·출력하여 기존 설비의 제어반 및 경보 장치와 직접 연동할 수 있습니다.
장거리 케이블 지원
센서 케이블을 최대 80m까지 연장할 수 있어 디지털 접점 게이트웨이를 감지 지점과 떨어진 위치에 설치할 수 있습니다.
신속한 기동과 넓은 동작 온도
부팅 시간 1초, 동작 온도 -20 ~ 85°C로 옥외 현장 환경에서도 즉시 운용할 수 있습니다.
제품구성
센서 헤드
디지털 접점 게이트웨이
전원어댑터
지주 폴(Pole)

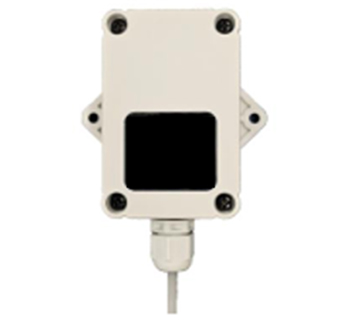

센서 헤드
레이더 및 자기감지 소자가 내장되어 대형 자성체의 접근을 감지하는 검출부입니다.

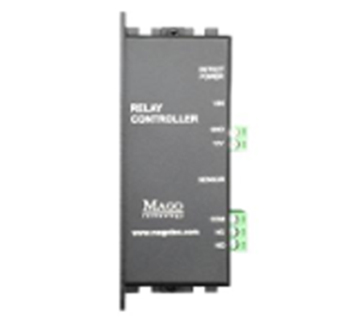

디지털 접점 게이트웨이
센서 헤드의 감지 신호를 처리하여 디지털 접점(릴레이) 신호로 출력하는 제어부입니다.

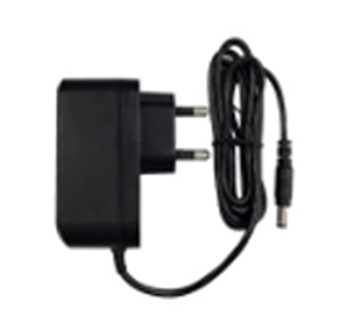

전원 어댑터
DC 12V를 공급하는 전원 장치이며, 센서 케이블을 길게 연장할 경우 2A 이상 어댑터를 사용합니다.

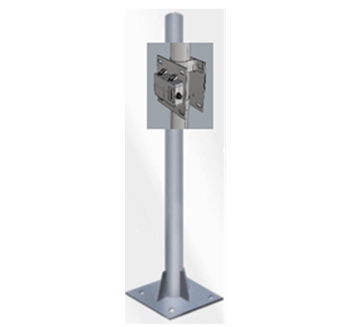

지주 폴(Pole)
센서 헤드를 현장에 고정 설치하기 위한 설치대로, 앙카식 스텐 파이프와 브라켓이 포함됩니다.
제품 사양
| 센서 | 레이더(RADAR), 57~64GHz 대역폭 |
|---|---|
| 전원 | DC 12V |
| 소모 전류 | 센서 헤드 20mA / 디지털 접점 게이트웨이 100mA (Max.) |
| 동작 온도 | -20 ~ 85℃ |
| 부팅 시간 | 1초 |
| 감지 거리 | 최대 4.5m |
| 센서 케이블 | 최대 80m (2A 이상 어댑터 사용 시) |
| 설치대 | 앙카식, 스텐 파이프, 브라켓 포함 |
적용분야
크레인 이동 구간 접근 감지
대형 자성체 이송 설비 안전 관리
산업 현장 충돌 방지 시스템
물류 창고 및 야드 크레인 운용 구간
제철·중공업 등 중량물 취급 공정
