강판 표면 검사용 스마트카메라
AI ShaC™ 철강 표면 결함 검사 시스템 (SDD)
철강 산업의 품질 혁신을 위한 AI 비전 솔루션
인펙비전의 AI ShaC™ SDD(Surface Defect Detector)시스템은 철강 제품 생산 공정에서 발생하는 다양한 표면 결함을 실시간으로 검출하고 분석하는 인공지능 기반 머신비전 검사 시스템입니다.
당사가 독자 개발한 AI ShaC™ 영상 고도화 기술과 딥러닝 기반 결함 분석 알고리즘을 적용하여 기존 검사 시스템보다 더욱 정확하고 빠른 품질 검사가 가능합니다.
주요 검출 대상
AI ShaC™ SDD는 철강 압연 공정에서 발생하는 다양한 표면 결함을 자동으로 검출합니다.
Scratch
(긁힘)
(긁힘)
Crack
(균열)
(균열)
Pin Hole
(핀홀)
(핀홀)
Dent
(찌그러짐)
(찌그러짐)
Stain
(얼룩)
(얼룩)
Delamination
(박리)
(박리)
Roll Mark
(롤 마크)
(롤 마크)
Oxide Scale
(산화줄기)
(산화줄기)
Silvers / Seams
(솔기)
(솔기)
Blisters
(기포)
(기포)
Edge Cracks
(모서리 균열)
(모서리 균열)
Crazing
(잔금)
(잔금)
Pitted Surface
(막공)
(막공)
Patches
(덧댐 조각)
(덧댐 조각)

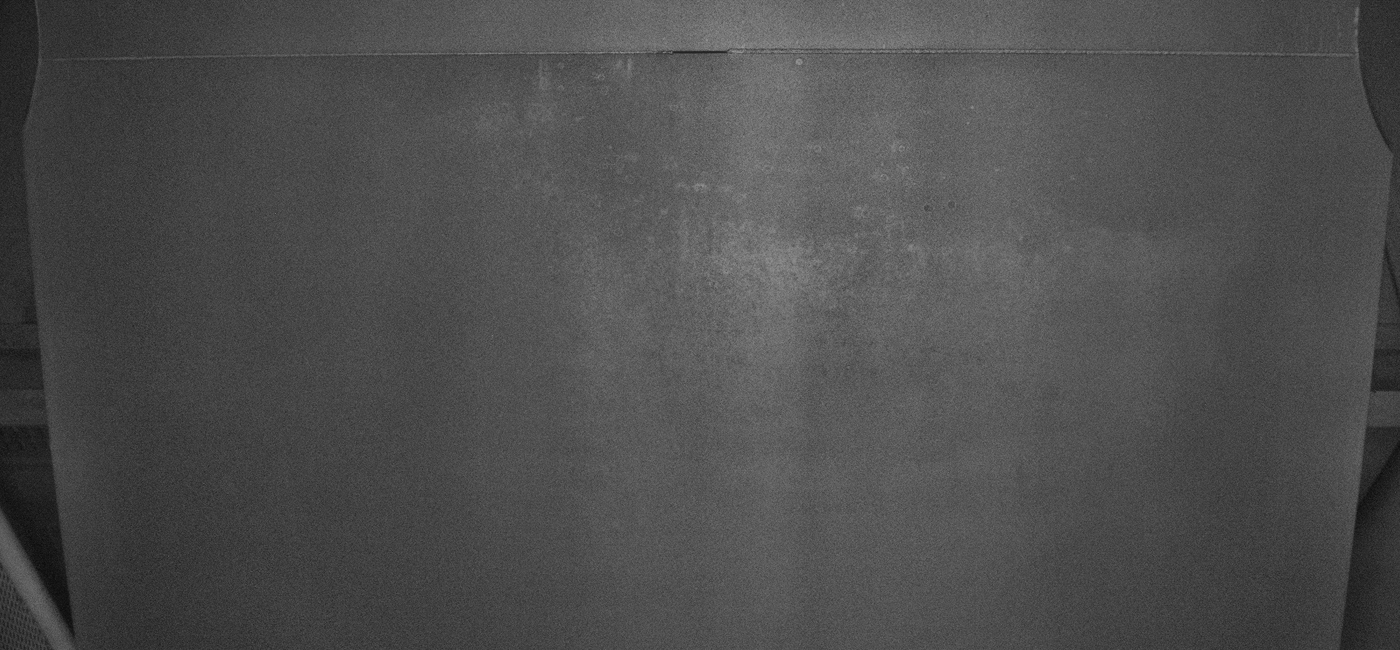

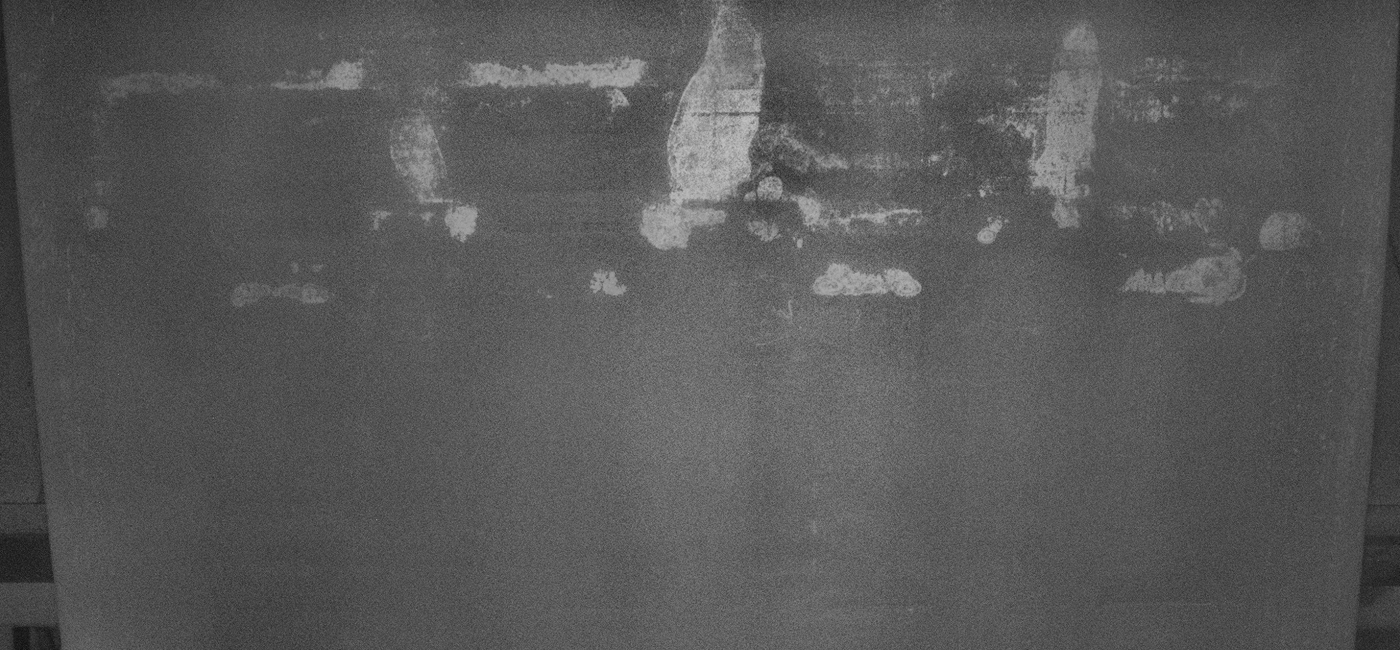

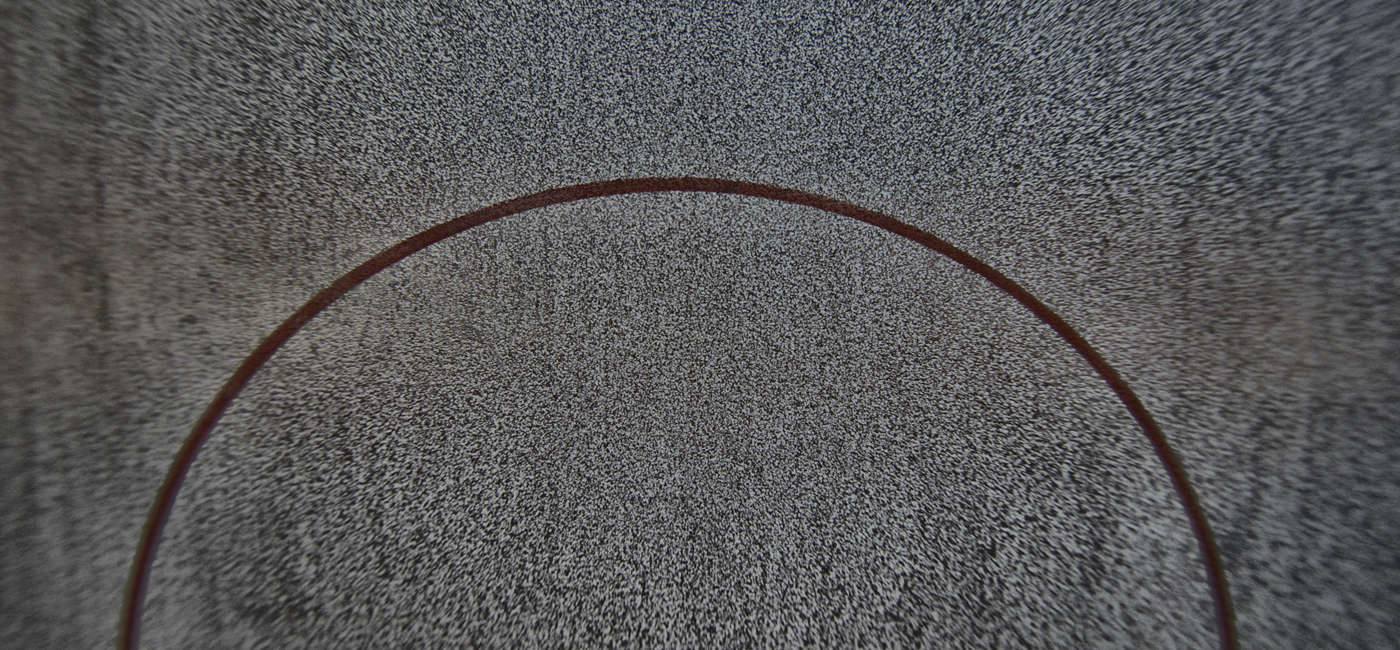

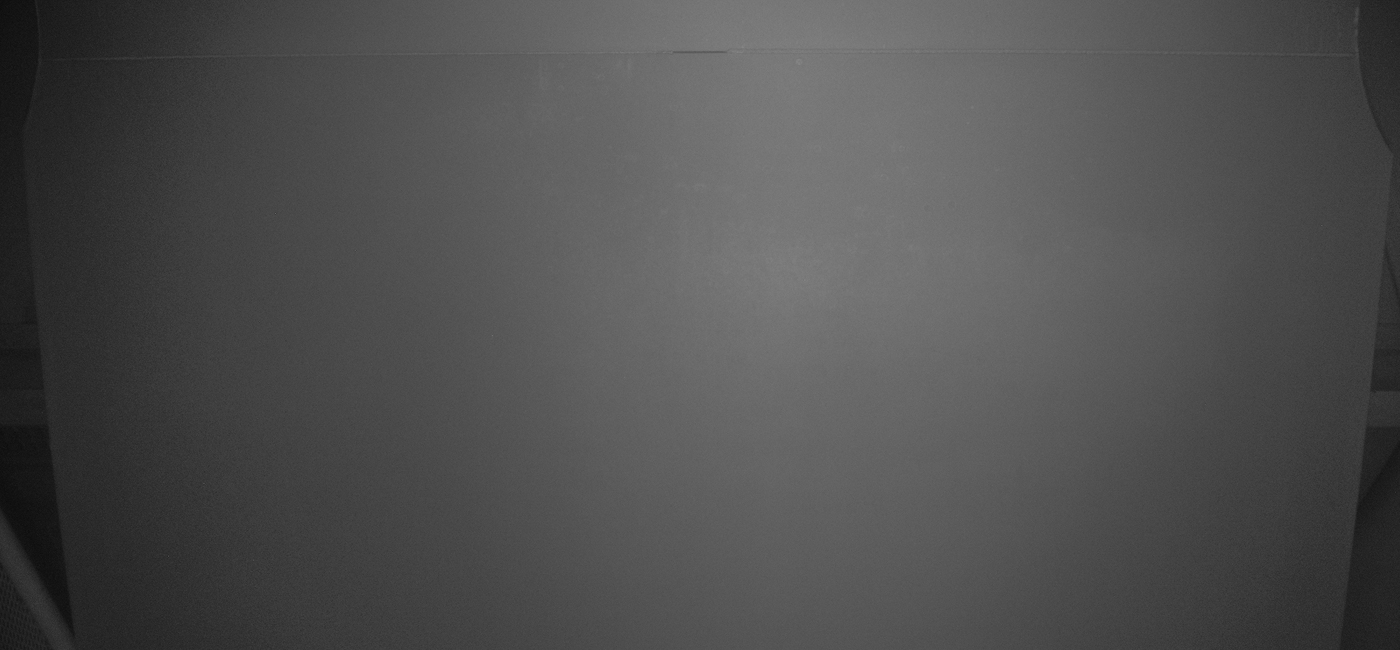

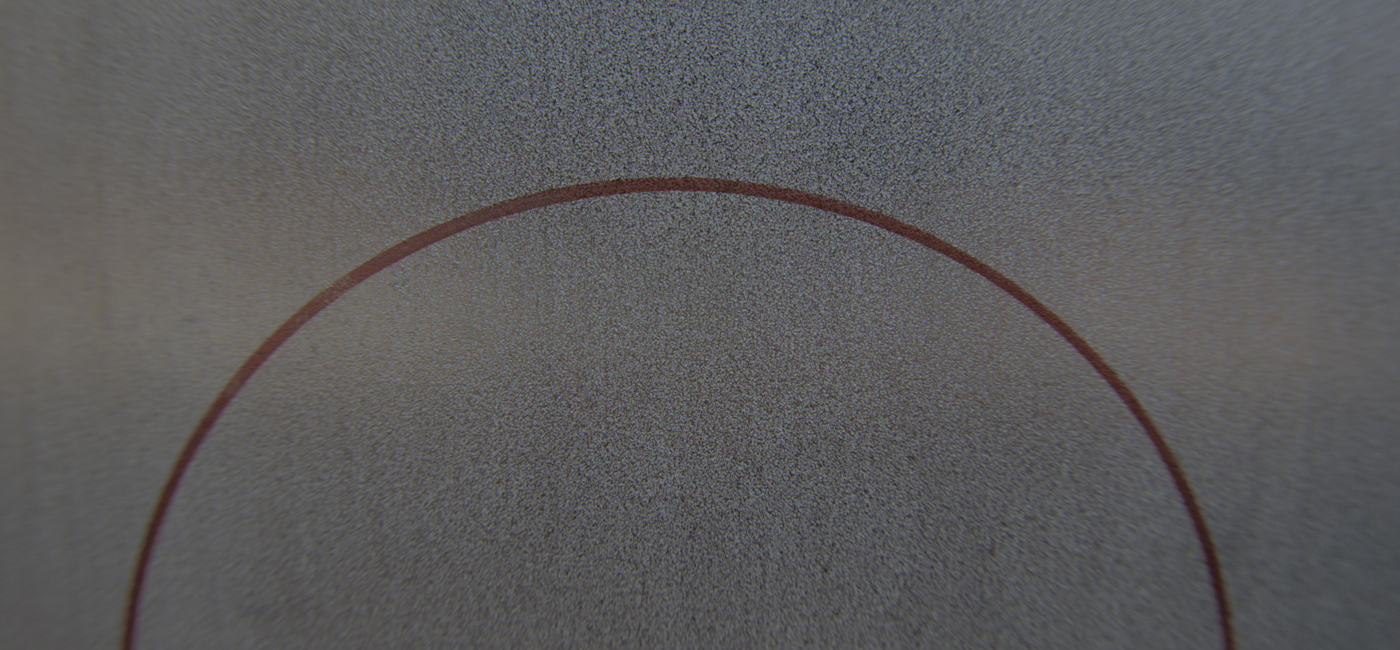

AI ShaC™ 성능
세계 최고 수준의 영상 고도화 기술
AI ShaC™ SDD는 철강 산업의 품질 경쟁력을 높이고 제조 현장의 디지털 전환을 실현하는 차세대 AI 머신비전 솔루션입니다.
Original
AI ShaC™
Original
AI ShaC™
Original
AI ShaC™
Original
AI ShaC™
Original
AI ShaC™
Original
AI ShaC™
AI ShaC™ 기술의 차별성
철강 산업 품질 혁신의 시작, AI ShaC™
AI ShaC™는 인펙비전이 자체 개발한 영상 향상(Enhancement) 기술로 일반 카메라 영상에서는 식별하기 어려운 미세 결함을 선명하게 추출합니다.
복잡한 조명 환경과 음영이 존재하는 생산 현장에서도 결함을 안정적으로 검출할 수 있으며, 딥러닝 기반 AI 분석의 정확도를 획기적으로 향상시킵니다.
복잡한 조명 환경과 음영이 존재하는 생산 현장에서도 결함을 안정적으로 검출할 수 있으며, 딥러닝 기반 AI 분석의 정확도를 획기적으로 향상시킵니다.
빠른 처리 속도
생산 라인의 속도와 연동하여 실시간 검사 환경을 구현하며, 고속 생산 공정에서도 안정적인 결함 검출이 가능합니다.
높은 검출 정확도
AI 딥러닝 알고리즘과 AI ShaC™ 영상 강화 기술을 결합하여 미세 결함까지 정밀하게 검출하고 분류합니다.
경제적인 시스템 구축
고가의 해외 장비 대비 우수한 성능과 합리적인 구축 비용으로 품질 향상과 비용 절감을 동시에 실현합니다.
AI ShaC™ 강점
인펙비전은 20년 이상 축적된 영상처리 기술과 다수의 특허 기반 원천기술을 바탕으로 산업 현장의 품질 혁신을 지원하고 있습니다.
결함검사 성능이 기존대비 30%이상 높음
시스템 가격이 경쟁사 대비 1/2로 저렴함
결함 검출 속도가 기존대비 1/3이하로 매우 빠름
세계 최고, 유일한 ShaC™ 영상 고도화 알고리즘을 사용
굴곡진 음영 지역에도 검사 대상물의 결함의 질감(Texture), 특징(Feature), 결(Grain), 얼룩(Stain), 박리(Delamination), 롤 마크(Roll Mark) 등이 명확히 드러남
산화 줄기(Oxide scape), 솔기(Silvers/Seames), 기포(blisters), 모서리균열(Edge Cracks), 잔금(Crazing), 덧댐 조각(Patches), 표면 막공(Pitted Surface), 긁힘(Scratch) 등을 AI Deep Learning Algorithm과 연계하여 분류, 추출함
업체의 고유한 무손실 CMOS, Bayer 2Bytes raw data interface
공정별 다양한 구성이 가능하여 최적의 시스템 구조로 대응
상시 전문 기술 인력 지원
고유 특허 43건 보유

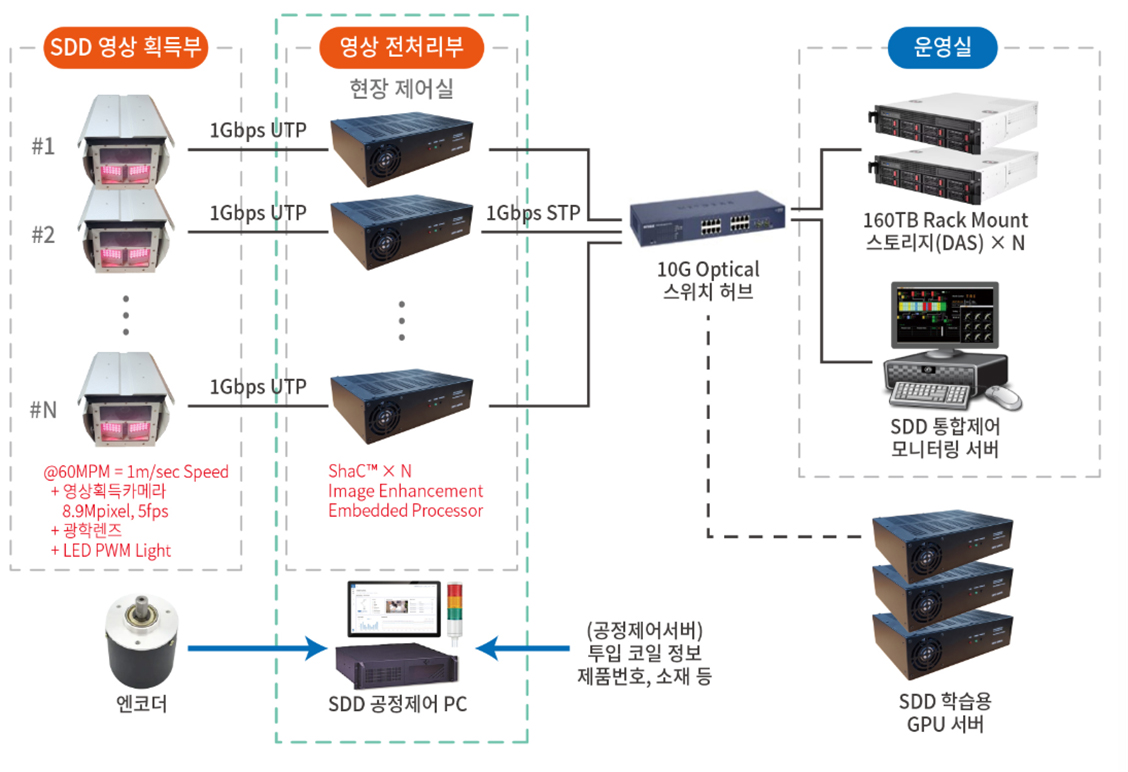

시스템 구성
AI ShaC™ SDD는 다음과 같은 구성으로 운영됩니다.
획득된 영상은 실시간 분석뿐 아니라 장기간 저장되어 품질 관리 및 사후 이력 관리에 활용됩니다.
적용 분야
제철 및 제강 공정
냉연·열연 강판 생산 라인
자동차 강판 생산 공정
스테인리스 생산 공정
금속 소재 제조 공정
2차전지 소재 검사
필름 및 산업소재 검사
