철강 라벨검사용 비전카메라
철강코일 라벨번호 인식 카메라 시스템
철강코일 라벨번호 인식 카메라 시스템은 제철소의 철강코일 생산 공정에서 최종 밴딩 작업 및 제품 라벨 부착 후, 고해상도 비전카메라를 이용하여 라벨의 부착 상태와 라벨 정보를 자동으로 검사하는 시스템입니다.
초고해상도 카메라로 촬영한 원본 영상을 인펙비전의 독자적인 AI ShaC 특수영상처리 기술로 고도화하여 선명하고 품질이 우수한 영상을 제공하며, 이를 통해 라벨 부착 상태 확인은 물론 라벨번호의 정확한 인식이 가능합니다.
본 시스템은 생산 이력 관리와 제품 추적성을 향상시키고, 작업 효율 및 품질 관리 수준을 높이는 데 기여합니다.
홍보 영상
주요 특징
철강코일 라벨 부착 상태 자동 검사
라벨번호 및 제품 정보 자동 인식
초고해상도 비전카메라 적용
AI ShaC 특수영상처리 기술 기반 고품질 영상 제공
생산 이력 관리 및 추적성 확보

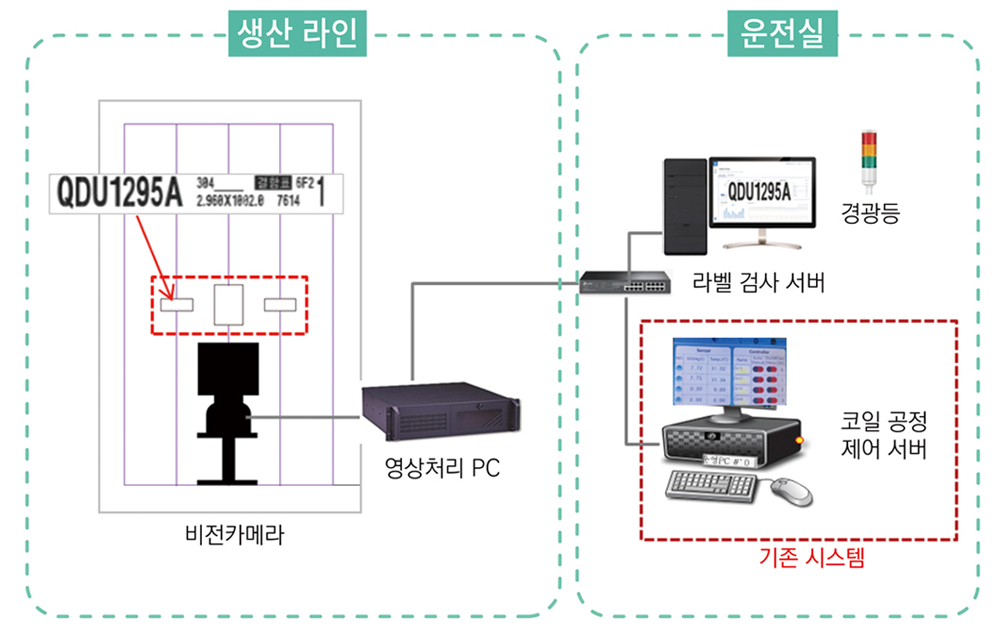

시스템 구성도
코일 제작 공정에서 제품 라벨의 부착상태를 촬영하여 검사하게 하는 시스템 구성도 입니다.
제품별 주요사양
| 구분 | 주요 사양 |
|---|---|
1. ShaC 스마트 카메라 (IV-SC620CU)
 |
- 카메라부 : 1" Color CMOS Progressive Sensor - 해상도 : 4096x2160, 890만 화소급 - Data Interface : 1Giga Ethernet - 줌 렌즈 : x2, 1"센서용, IR 보정, C/CS mount Lens - 조명 장치 : 특수LED 조명 장치 - SPC Board : 카메라/렌즈, 조명장치 Control - RPCU Board : fan control, Power control - 동작 온도 : -15℃ - 55℃ - 온도 조절 : Fan 내장 - 전원 : AC 220V/50-60Hz, 120W - 하우징 : 이중구조 방진형, 알루미늄 재질 - 하우징 제원 : 280(W) x 420(D) x 260(H)mm |
2. ShaC 영상처리 임베디드 프로세서 (IV-IIPU200)
 |
- CPU : Intel Core i5-12400 - Memory : DDR5 PC5-38400 8GB RAM - Disk : M.2 SSD 1TB - Network : 1000 Base-T Ethernet - I/O port : USB x 4, Serial x 1, HDMI x 1 - O/S : Linux Ubuntu 64-bit - 영상처리 및 ShaC Enhancement 알고리즘 S/W - 라벨 검지 알고리즘 S/W - Power : AC 220V/60Hz, 350W - 제원 : 333(W) x 250(D) x 90(H)mm |
3. 라벨 검사 AI 서버 (IV-50SL-AS)
 |
- CPU : Intel Core i7 12700K, socket1700 - Memory : DDR5-3200 32GB RAM - GPU : NVIDIA RTX4080 2295 MHZ, - Stream processor-10240, PCle4.0x16 Memory DDR6x 16GB - Disk : M.2 SSD 1TB - Network : 1000 Base-T Ethernet - I/O port : USB x 4, Serial x 1, HDMI x 1 - O/S : Windows 11 Pro. or Linux Ubuntu 64-bit - Power : AC 220V/60Hz, 700W - 하우징 : 230(W) x 457(D) x 490(H)mm - Monitor : 27" FHD LED 모니터 - 해상도 : 1920x1080(FHD) |
4. 타워형 경광등 (QTG50LF-BZ)
 |
- 램프 광원 : LED 점등/점멸형 시그널 타워램프 - 부저음 : 음량 Max. 100dB (1m 거리) - 점멸수 : 60~80회/Min. - 재질 : 렌즈-PC, 몸체-ABS - 인터페이스 : 케이블 인출(표준), M12 커넥터 장착형 (옵션), 트랜지스터(오픈 컬렉터 NPN)(옵션) - 전원 : AC/DC 12V/24V, AC110V~240V - 전류 : Max. 0.125A - 동작온도 : 0 ~ 50℃ - 제원 : ø50, 424(H)mm, 600g |
적용 분야
냉연공장
열연공장
소둔산세공장
기타 철강 생산 및 가공 설비
