신발 솔 영상자동검사기
신발 솔(Outsole) 품질검사 시스템
신발 솔 품질검사 시스템은 머신비전 기술을 이용하여 신발 밑창(Sole)의 형상, 치수, 문자, 마커 정보를 자동으로 인식하고 검사하는 광학 측정 시스템입니다.
고해상도 영상 획득 장치와 영상처리 알고리즘을 적용하여 신발 솔의 모델 식별, 치수 측정, 품질 판정을 수행하며, 다양한 제품 모델에 대응할 수 있도록 설계되었습니다.
시스템 특징
신발 솔 자동 인식
신발 솔에 각인된 문자, 마커(T-Marker) 및 형상 정보를 자동으로 인식하여 제품 모델을 식별합니다.
정밀 치수 측정
머신비전 기반 광학 측정 기술을 적용하여 신발 솔의 주요 치수를 측정하고 정상/불량 여부를 자동 판정합니다.
이동형 검사 장치
이동형 구조로 설계되어 설치 및 제거가 용이하며 다양한 생산 환경에 적용할 수 있습니다.
다양한 모델 대응
여러 종류의 신발 솔 모델에 대한 측정 및 검사 데이터를 축적하여 다양한 제품에 유연하게 대응할 수 있습니다.
작업 환경 친화적 설계
현장 작업자의 작업 방식 변화와 이질감을 최소화하여 생산라인에 쉽게 적용할 수 있습니다.
영상 획득 장치
정밀 높이 조절 카메라 시스템
높이 조절이 가능한 스탠드 구조의 카메라를 적용하여 다양한 형태의 신발 솔을 안정적으로 촬영합니다.

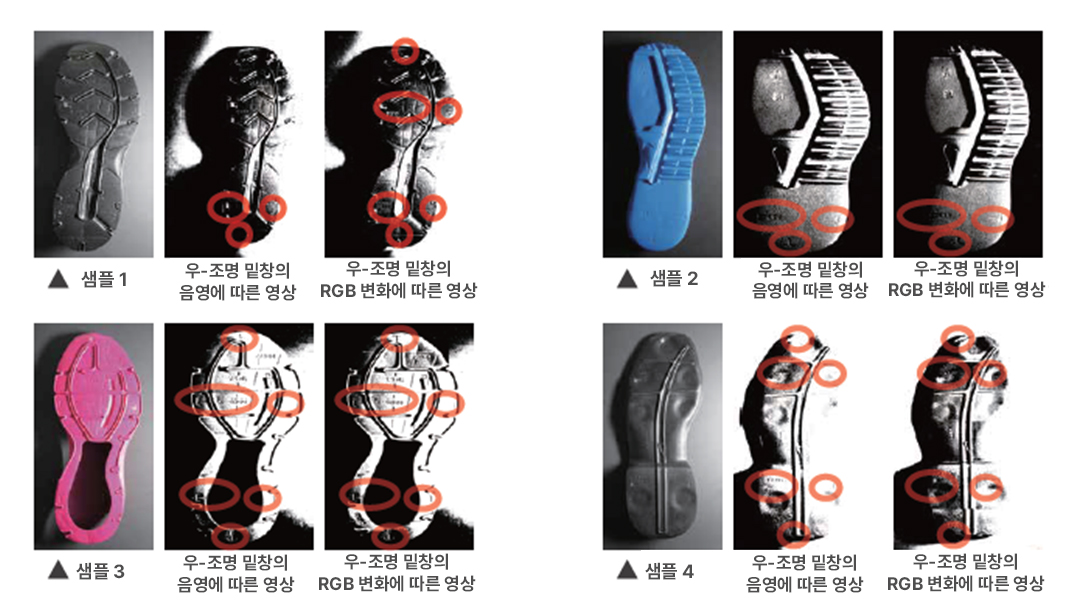

복합 조명 기반 영상 획득
R, G, B 및 백색광을 가변적으로 조합한 조명 기술을 적용하여 신발 솔의 표면 정보와 T-Marker를 선명하게 검출합니다.
특수광원 적용
특수 광원을 이용하여 신발 솔의 요철 형상을 더욱 선명하게 표현하며, 검사 목적에 따라 요(凹) 또는 철(凸) 정보를 선택적으로 활용할 수 있습니다.

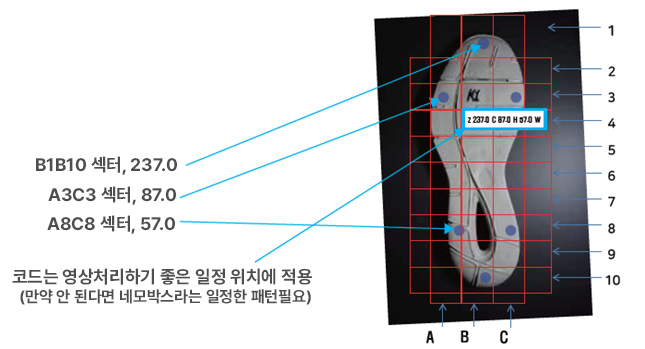

신발 밑창의 코드화
신발 밑창의 영역을 바둑판처럼 분리한 후 코드화
- 코드 : (T-마커 위치영역 + SIZE) + (T-마커 위치 영역 + SIZE) + … + COLOR
- COLOR : 백색(W01,02,..), 적색(R01,02,..), 보라색(V01,02,..) 등
적용 분야
신발 제조 공정
아웃솔(Outsole) 검사
미드솔(Midsole) 검사
신발 품질 관리 시스템
자동화 검사 설비
